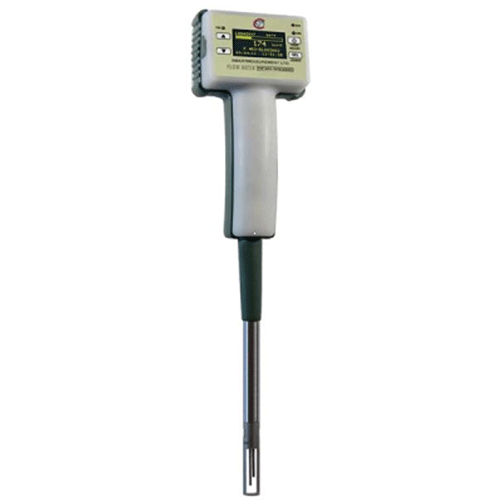

ATMF PRISM
휴대용 삽입 식 열 질량 유량계
제품특징
- 실제 가스 보정과 함께 모든 가스의 직접적인 질량유량측정
- 휴대용 열식 질량 유량계로써, 최대 10시간 사용할 수 있는 충전식 배터리 탑재
- 최대 3800개의 가스질량유량의 데이터 자동기록
- 이동형 장치에 최대 16개의 다른 보정 또는 적용 프로그램을 설정가능
- 데이터를 엑셀로 쉽게 전송
- 최소 100:1 턴 다운 비율에 대한 전체 가스 소비량 추적
- 유량을 나타내는 Bar 그래픽
- LED디스플레이는 유량, 온도, 로그#, 채널 ID, 날짜 및 시간을 나타냄
- 특정 파이프 위치를 정의하는 8캐릭터 TAG ID
- 움직이는 부품이 없으며, 압력 강하가 없음
- 키패드 또는 어드레서 소프트웨어 포함
제품설명
ATMF-PRISM은 가스 질량 유량을 측정하는 일정한 온도차이 방법을 이용하는 휴대용 열 분산 유량계입니다. SMC PRISM은 최신의 혁신적인 제품으로써, 광범위한 데이터 로깅기능을 갖춘 배터리로 작동되는 휴대용 열식 질량 유량계 입니다. 내장 된 충전식 리튬 이온 배터리는 최대 10시간 동안 사용할 수 있으며, 삽입형 스타일인 이 유니트는 2인치 이상의 파이프에 있는 기존 포트를 통해 가스 유량을 측정하고 기록할 수 있습니다. 인체 공학적으로 설계 된 Prism 휴대용은 자동 로깅모드 또는 수동 로깅모드로 로그인 할 수 있으며, 자동 모드는 10초마다 유량 데이터 포인트를 획득합니다. 수동모드는 SEL버튼을 누를 때마다 유량 데이터를 획득하며, 이 때 디스플레이가 깜빡입니다. 데이터는 파일을 전송하기 위해 휴대용 장치에 저장되고, 데이터는 시각적으로 표시됩니다. ATMF-PRISM은 휴대용 장치와 컴퓨터 사이의 모든 데이터를 전송하기 위해 상호적으로 연결할 수 있는 케이블 뿐만 아니라, 소프트웨어 및 어드레서도 함께 제공됩니다. 케이블 연결은 Mini-USB포트를 통해 이루어집니다. ATMF Prism은 최대 16개의 다른 보정 또는 적용 프로그램에 대해 설정할 수 있습니다.
기술사양
- 마운팅: Threaded, Teflon ferrule or Ball valve
- 적용 파이프 크기: 50mm(2인치)이상 파이프
- 공정 온도: 0 - +93°C
- 질량유속: 초당 0.07 - 203 normal meters
- 가스 압력영향: 교정 압력의 ± 20 % 미만
- 가스 온도영향: 0.01%/℃
- 정확도(선형성): ±[1% of Reading +(.5% FS)]
- 반복도: ± 0.25% of Full Scale
- 턴 다운 비율: 100:1 이상
- 반응시간: 1초 미만
- 접합부 재질: 316SS as per DIN 1.4571 (AISI 316 Ti)
- 하우징 보호: NEMA 4
- 제품 무게: 1 kg
- 인증: CE
- 데이터 저장: 최대 3800개의 가스질량유량의 데이터 자동기록
- 램 백업: Lithium Battery
- 전원공급: 12V 충전기가있는 내부 배터리(10 시간)
- 전원 소비: 2.5W (SP) 기타 모델 6W 이하
- NIST 교정: 표준
- 셀프 진단기능: ADC, DAC, Alarm relay for EMI impulse noise
