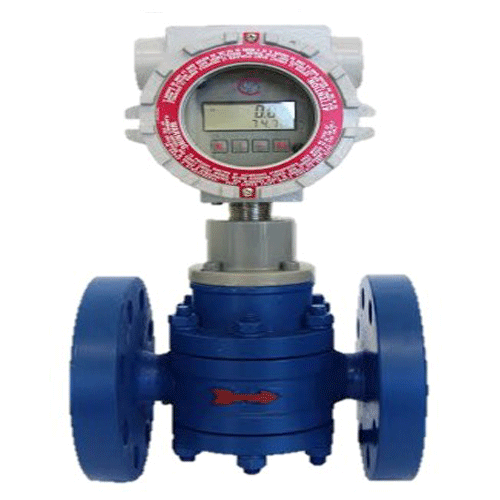

Bi-Rotor Positive Displacement Flowmeter
제품특징
- 지시 값의 최대 0.1%의 우수한 정확도(표준 정확도 0.5%)
- 균일한 회전으로 낮은 압력 손실
- 금속 대 금속의 접촉이 없으며, 긴 수명 제공
- 자체 윤활성
- 매우 낮은 소음 및 진동
- 부품 갯수의 감소로 유지보수 요구사항 감소
- 견고한 이중케이스 구조로 압력 또는 온도 변화로 인한 교정 손실 예방
- NIST 교정 인증서
제품설명
SMC Bi-Rotor PD유량계는 알려진 부피의 측정 챔버를 형성하기 위해 유량계의 내부 하우징 내에서 회전하고 맞물리는 2개의 정밀 가공 된 회전하는 나선형 로터를 특징으로 하며, 이는 로터 속도의 함수로 부피 유량을 정확하게 결정하는 데 사용할 수 있습니다. 나선형 로터의 움직임은 디스플레이가 유량 및 총 누적 유량의 모두에 대해 정확한 데이터를 제공할 수 있도록 밀봉 된 커플링 및 구동 시스템을 통해 디스플레이로 전송됩니다. 독특한 나선형 로터 설계는 압력 강하 감소, 하류 맥동의 실질적 제거, 강화 된 입자 내성 및 유지보수 감소를 포함하여 기존의 기어 타입 PD유량계에 비해 많은 이점을 제공합니다. 나선형 로터가 제공하는 장점으로 인해 SMCPD는 혼합오일 매개체 및 혼입 고체가 있는 유체를 포함 한 많은 적용분야에 이상적인 선택입니다.
기술사양
- 유량변화: 최대 2000 m3/hr
- 적용할수 있는 파이프 크기: ¼“-16“ (8-400mm) ANSI or DIN Flange
- 작동압력: max 930 psig (64 bar)
- 점도: 0 ~ 20,000 cp
- 작동온도: 40°～80°C
- 작동습도: <90% @ 75ºF (22C)
- 반복도: ±0.01%
- 펄스출력: (24VDC±5％, VH≥20V,) VL<1V and output load ＜200Ω)
- 전류출력: 4-20mA(two wire system w/ 600Ω max loop load)
