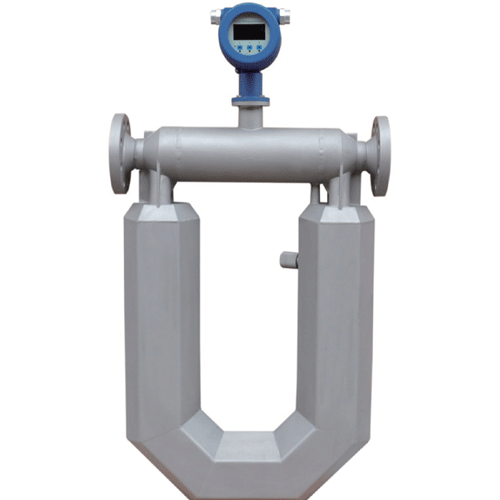

ALCM-UT
Micro-Bend Coriolis 질량 유량계
제품특징
- 오염 된 매체에 적합
- 질량 유량, 밀도, 온도, 체적유량 측정
- 오일/물 혼합물에 대한 물의 비율 측정 및 표시
- 높은 회전 주파수 및 균형 잡힌 측정 튜브
- 최대 +300°C 작동
- 보고서를 포함한 8 포인트 개별적 교정
- EX 보호등급(옵션)
- PT100 온도센서 포함
제품설명
ALCM-UT는 코일에 의해 공진 주파수에서 진동되는 평행 배열로써, U자 모양으로 형성 된 2개의 튜브를 사용합니다. 튜브를 통과하는 모든 질량흐름은 회전 시스템에서 질량이 방사형으로 이동 할 때 마다 나타나는 코리올리스 힘을 생성합니다. 생성 된 힘들은 입구 측과 출구 측 반대의 영향를 나타내어, 각 튜브를 약간 변형 시킵니다. 파이프의 이동은 입구 및 출구에 있는 센서에 의해 감지되며, 시간 지연 또는 위상 변이로 측정됩니다. 2개 튜브 입구와 출구 사이의 위상 이동은 질량 유량에 정비례합니다. 튜브의 공진 주파수는 유체 매체의 밀도에 비례하여 변경됩니다. 이 영향를 통해 매체 밀도를 측정할 수 있습니다. 하나의 센서만 사용한다면, 파이프의 변형 정도는 온도에 따라 다르기 때문에 밀도 및 온도측정을 모두 수행할 수 있습니다. 따라서, 온도는 보상목적으로 측정됩니다. 하나의 기기를 사용하여 질량유량, 밀도, 온도를 포함한 값을 측정할 수 있습니다. ALCM의 마이크로 프로세서가 기반이 된 회로는 체적 유량, 농도%, 혼한물에 대한 물의 비율%와 같은 계산 된 값을 측정할 수도 있습니다.
기술사양
- 유량범위: 2,866
5.5 million Lb/hr(1,3001.5 million kg/hr) - 라이너 크기: 1½“~10“(40-250 mm)**
- 마운팅: Flanged(ANSI, DIN, Tri-Clamp®)
- 튜브형상: U-Tube
- 정확도: ±0.5% of reading (표준), 0.2% or 0.15% (옵션)
- 반복 정확도: ±0.075% of reading
- 주파수: 10-2000 Hz
- 영점 안정성: 0.1% full-scale
- 영점 드리프트(%FS / °C): 0.005
- 공정온도: -50~350°C
- 측정튜브 재질: SS per DIN1.4571 / (AISI 316Ti) 표준
- 외함재질: SS #304
- 전원공급: 24 VDC, ± 20%; 86
260VAC, 5060Hz - 소비 전력 : Less than 6W
- 밀도 측정 범위: 0.2~2.0 g/cc
- 밀도 정확도: ±0.001 g/cc
- 워터 컷(오일에 대한 물의 비율) 측정 범위: 0-100%
- 워터 컷(오일에 대한 물의 비율) 정확도: ±0.1% of range
- 인증: UL/CUL/CSA, Class 1, Div I & II
적용분야

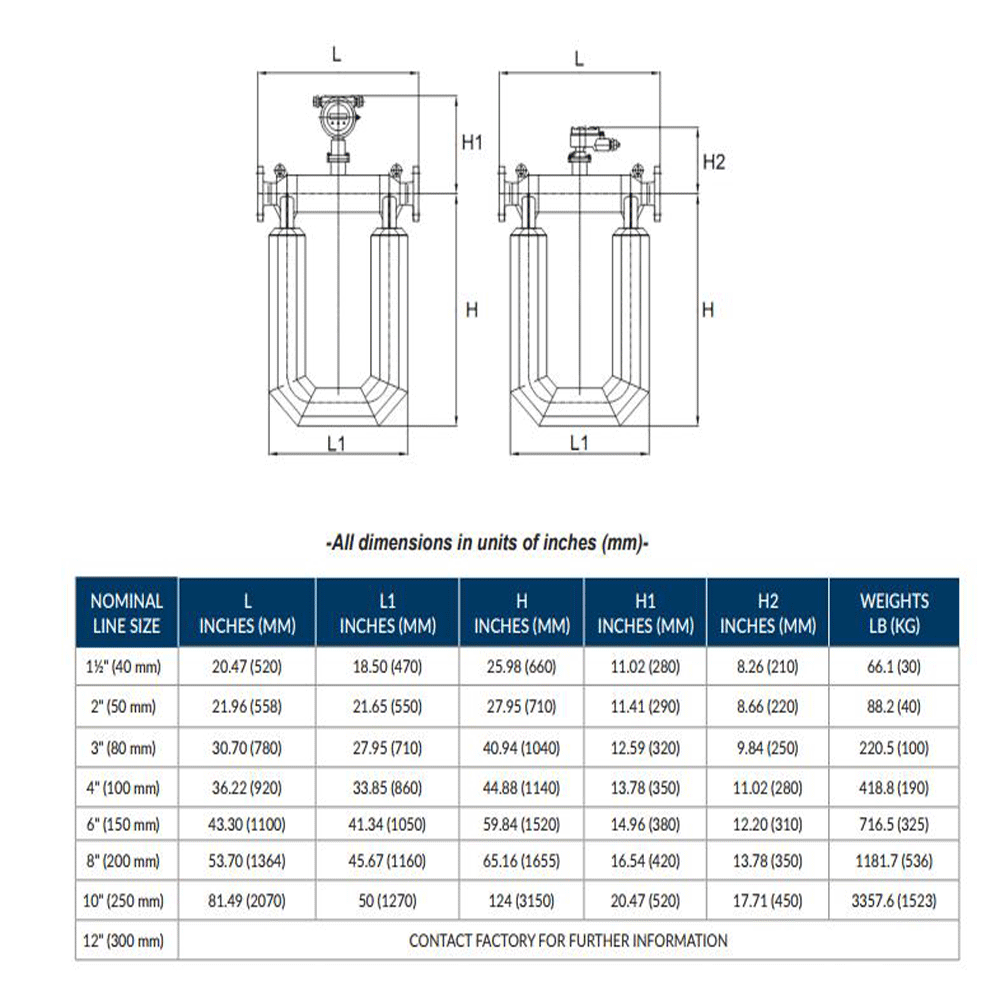

제품크기
