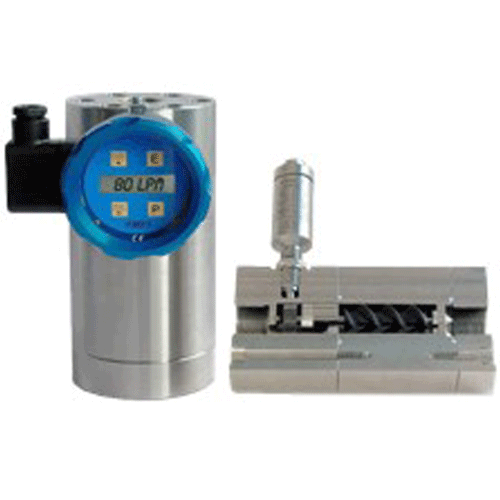

Positive Displacemet Helical Flow Meters
제품특징
- 높은 정확도 및 넓은 측정 범위 1:100, 1:400
- 최대 400bar의 압력에도 적합
- 다른 용적식 유량계에 비해 낮은 압력 강하
- 이중 펄스 및 역류 감지 가능
- 맥동 없는 측정, 맥동 흐름에 민감하지 않음
- 고급 재질 및 베어링으로 부식에 강함
- 낮은 작동 소음
- 방폭 승인(Ex-protection EExiaIICT6 for zone 1)
제품설명
2개의 고정밀 사이클로이드 모양의 스큐르 스핀들은 측정챔버를 형성하는 그림 8의 형태로 2개의 겹치는 구멍들과 함께 원통형 하우징 내부에서 맞물리고 회전합니다. 액체는 축 방향으로 흐르고 스핀들을 회전하며, 스핀들 프로파일에 의해 측정 챔버 보어를 따라 강제로 이동합니다. 이것은 맥동 없이 최소한의 누출로 발생합니다. Pickup은 많은 기어와 함께 폴 휠을 통하고, 하우징을 통해 스핀들 한쌍의 속도를 유도적으로 감지합니다. 스핀들의 속도는 매우 넓은 범위의 부피유량에 절대적으로 비례합니다. 부피 단위당 펄스는 최종적으로 평가를 제공합니다.(또한, 현장디스플레이 장치 ALVTM를 사용할 때 아날로그 신호 4~20mA를 사용할 수 있습니다.)
기술사양
- 공정연결: 1/4“-1 11/2“ FNPT
- 작동압력: PN 16/40 up to PN 400
- 공정온도: 최대 +150°C(요청시 더 높은 T up)
- 유량: 0.01 to 400 LPM
- 점도: 30 ~ 1 x 106mm² / s (제한된 측정 범위 및 수직 장착시 30mm² / s 미만)
- 재질: SS DIN 1.4571/1.4435 (SS316 Ti/316L)
- 반복도: ±0.10%
- 공급 전원: 14-30 V DC controlled, UB = (Rload x 20mA) + 14V
