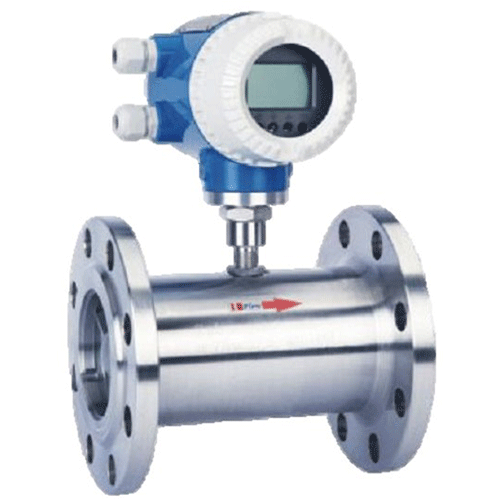

Turbine Flowmeter
제품특징
- 5~50밀리초 이내의 빠른 응답시간 및 높은 분해능
- -20~+120°C의 온도 범위
- 쉽게 청소할 수 있으며, 터빈을 통해 미립자를 세척할 수 있도록 설계되었습니다.
- 사파이어 베어링과 함께 설계되어, 매우 낮은 유량도 측정할 수 있습니다.
- 공장 교정
제품설명
ALTM-T 터빈유량계는 수돗물, 탈염수, 연료, 액화 가스, 경유, 용제, 제약 유체, 기타 등와 같은 저점도 유체의 순간유량 및 유동량을 정밀하게 측정하는 데 사용됩니다. 터빈 유량계는 튜브를 통과하는 유량이 흐르는 유체의 평균 속도로 측정되며, 부피 유량을 측정합니다. 유량 정류기는 휠의 축 방향으로 층류를 보장합니다. 튜브 본체에 동심으로 운반되는 경량 터빈 휠은 유체의 의해 회전합니다. 터빈 휠의 RPM은 튜브직경 내의 평균 유속에 정비례하며, 광범위한 부피유량 측정에 대응할 수 있습니다.
기술사양
- 공정 연결 : Thread for less than DN40
- Flange for bigger than DN15
- 파이프 크기 : 4mm ~ 200mm
- 작동 온도 : 20 ~ +120 deg C
- 정확도 : ±1% of reading (Standard)
- ±0.5% of reading (Optional)
- 재질 : Housing - 304 Stainless Steel(Standard)
-
- Housing - 316 Stainless Steel (Optional)
- Bearings and Shaf - Tungsten Carbide
- Rotor - 2Cr13 Stainless Steel (Standard)
- Alloy CD4Mcu (Optional)
- Retaining Rings- 316 Stainless Steel
-
- 유체 점도 : up to 20 CP
- 트랜스미터 연결 : M20 x 1.5 Female
- 보호등급 : IP65
- 방폭승인 : Exdll BT6 , Exiall CT4
- 주변 온도: -10ºC to +55ºC
- 주변 압력 : 86 to 106 KPa
- 상대 습도 : 5% to 90%
- 전원공급: DC, 3,2 V Lithium Battery
- 출력 신호 : pulse , or 4-20mA (Standard)\
- RS485, HART (Optinal)
- 신호 전송거리 : ≤1,000 m
적용분야

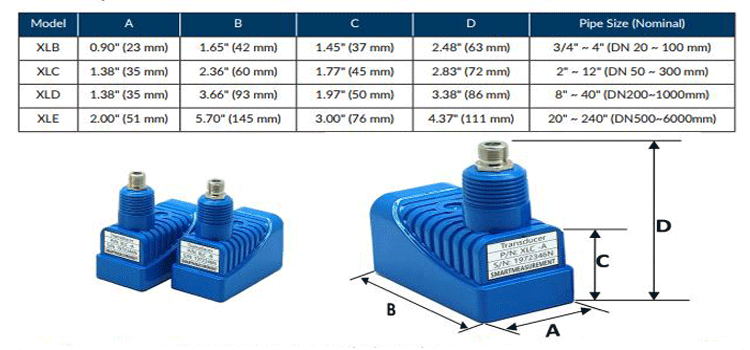

제품크기
