Clamp-on 타입 초음파 유량계
제품특징
- 유량, 총 유량 및 신호 형태를 위한 컬러 그래픽 LCD디스플레이(128x64)
- 최대 100,000개 이상의 데이터를 저장할 수 있는 32MB 메모리
- 0.01 ~ ±20m/s의 유속
- 폐수를 포함하여, 30%이하의 기포, 부유 고형물을 포함하는 모든 액체의 유속 측정
- NIST 교정 인증서
- 높은 정밀도, 단일 경로와 함께 지시 값의 ±1.0%, 이중 경로와 함께 지시 값의 ±0.5%
- 진단을 위한 오실로스코프 기능
- AR(Anti-Round)모드(특허 대기 중)
- 정밀 시간 측정기술(특허)
- 터치 패드 키 기능
- 데이터 로거 기능(날짜, 적산, 진단 포함)
- 1초 미만의 응답시간
제품설명

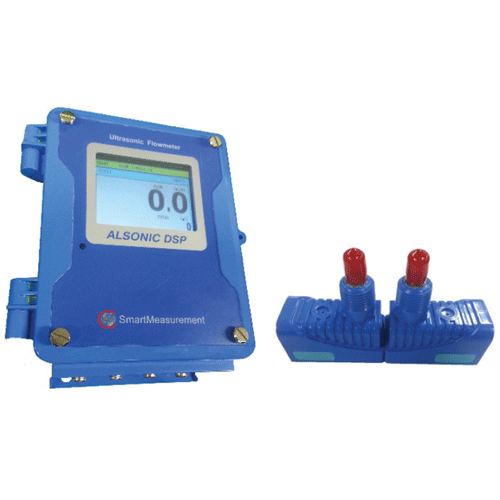

SMC ALSONIC-DSP시리즈는 비 침습성 액체 측정을 위한 클램프 온 트랜스듀서가 있는 고정 장착식 전송시간 초음파 유량계입니다. 이 유량계는 초음파 빔을 사용하여, 피코초 시간 간격으로 측정할 수 있으며, 특허받은 “미세시간 측정기술”이 사용됩니다. 이와같은 빠른 측정기술은 혼합물 또는 기포를 포함한 모든 액체에서 정확하고 드리프트 없는 유속측정을 가능하게 합니다. DSP기술을 사용하여, 이상적인 신호의 “Cross Correlation”을 통해 외부 노이즈 신호를 제거하고, 파이프를 통해 흐르는 매개체의 속도 분포 프로파일에 대한 3차원 단면을 생성할 수 있습니다. 또한 동일한 주파수에서 두개의 신호를 생성하기 위해 “FFT(Fast Fourier Transforms)” 사용할 수 있습니다. 따라서 액체에서 정확하고 드리프트가 없는 유량측정을 위해 신호 대 잡음비를 증가시킵니다.
기술사양
- 정확도: ± 1% of reading with single path, ± 0.5% of reading with dual path
- 반복도: ± 0.2% of reading
- 유속: ± 0.01 ~ ± 20 m/s
- 분해능: 0.001 m/s
- 소비전력: 20W 미만
- 통신: RS-232/485 MODBUS
- 보호등급: 트랜스미터- NEMA 4 (IP65), NEMA 4X(IP67) Ex proof, 트랜스듀서- IP68 (Submersible)
- 키패드 : 16키 터치 패드
- 무게 : 3.3Kg
적용분야

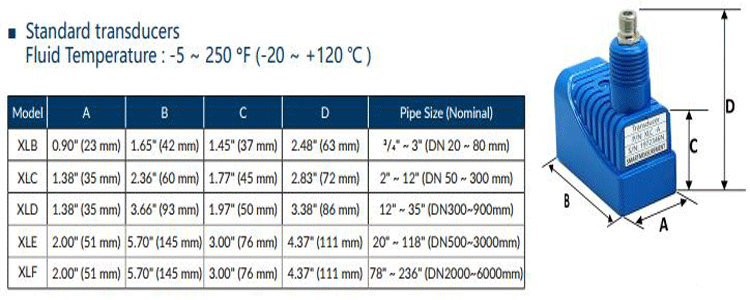

제품크기
