Positive Displacemet Flow Meters
제품특징
- ALM-PD는 저 유량 측정용으로 설계 된 다른 PD유량계보다 가격저렴
- 다음과 같은 설계 특징으로 인해 다른 PD기술에 비해 마모에 대한 취약성 감소
- 크기가 축소 된 초정밀 가공 부품으로 인해 움직이는 부품 사이의 상대적인 속도가 낮음
- Nutator의 한쪽에 작용하는 힘은 반대쪽에 작용하는 힘에 의해 상쇄
- 빔의 끝이 둥글어서, 작동 중에 미끄러지지 않으며, 구르는 동작이 발생
- 움직이는 부품들이 서로 견고하게 부착되어 있지 않거나 동작 감지 메카니즘이 없기 때문에, ALM-PD는 유사한 저 유량을 측정할 수 있는 다른 장비보다 작게 여과 된 유체에서도 사용가능
- MICRO FLOWMETER는 이물질로 막히면 현장에서 조금만 주의를 기울인다면, 쉽게 분해, 청소, 재조립 가능
제품설명

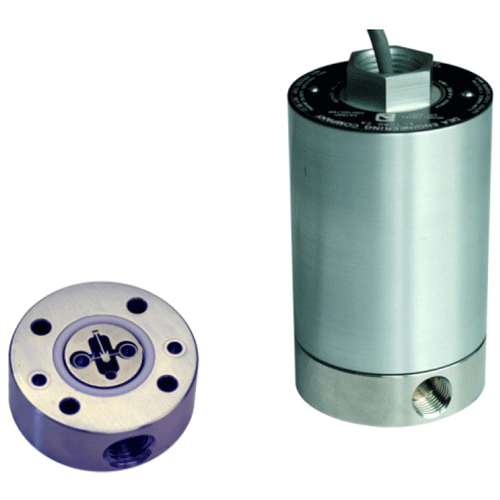

ALM-PD 마이크로 유량계는 초저 유량의 정확한 측정을 위해 설계 된 너트식 디스크 용적식 유량계입니다. 저가형 ALM-PD는 다른 용적식 유량계에 비해 마모에 대한 민감성이 적고, 다양한 액체에 적용할 수 있고 매우 낮은 유량을 측정할 수 있는 패키지를 제공함으로써 탁월한 가치를 지닙니다. ALM-PD는 현장에서 약간의 주의를 기울이면 쉽게 분해, 크리닝, 재조립을 할 수 있습니다. 측정은 빔에서 굴러 갈 때, 너트식 메카니즘의 이중 궤도 운동의 결과로 발생합니다. 그림 A,B,C,D 순서대로 참조하시길 발바니다. 이 운동은 유량계를 통과할 때 유체에 의해 유도됩니다. 이 동작은 너트식 메카니즘이 각 챔버에서 전체 부피를 이동할 수 있도록 차압이 항상 충분히 크기 때문에 일관성이 있습니다. 이 프로세스는 유량계를 통과하는 유체 흐름에 비례하여 초당 12 ~ 250사이클을 반복합니다. 광 방출/ 검출 장치로부터 빛을 차단하여, 유량 신호를 생성합니다. 차단은 궤도 너트식 메카니즘에 캡슐화 된 자석을 추적하는 자석 와이어에 의해 생성됩니다. 그 다음 차단은 흐름을 정량화하는 데 사용되는 전자 구형파 출력으로 변환됩니다.
기술사양
- 측정원리: Nutating 디스크 포지티브 변위
- 정확도: ±1.0% of range
- 반복도: ±1.0% of range
- 최대압력: FMTD4 - 5Psid (34kPa) , FMTD20 - 15 psid (102kPa)
- 사용온도: -40~80ºC
- 전원공급: 8~30 VDC
- 소비전력: 최대 50mA
- 출력신호: 0-5VDC 구형파 펄스
