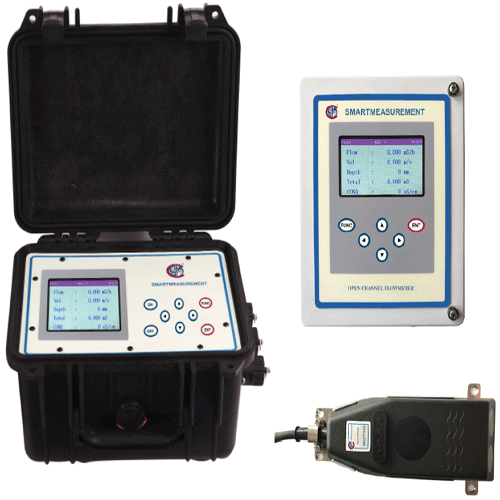

초음파 도플러 유량계
제품특징
- 측정유체: 폐수를 포함하여, 30%이하의 부유 기포를 모든 액체의 적용
- 파이프크기: DN150 ~ DN6000
- 유량범위: 0.02 ~ 12m/s
- 온도: -40 ~ +120도
- 정확도: 지시 값은 ±1.0%(표준)
- 트랜스듀서: 클램프 온(Clamp on)
- 출력: 릴레이, 4~20mA, RS485
- 적용: 오픈채널, 휴대용 및 고정식 하수도시스템, 면적속도 시스템
제품설명
도플러 초음파 유량계는 액체 내 반사되는 물질의 신호를 감지하며, 이와같은 반사 물질의 움직임으로 인한 주파수 변화를 측정하여 유속을 측정합니다. 파이프 외부에 있는 한쌍의 트랜드듀서 또는 파이프 내부에 있는 하나의 트랜스듀서는 초음파 신호를 움직이는 유체로 전송합니다. 이 신호의 일부는 부유물질, 혼입가스, 난류에 의해 다시 트랜스듀서로 반사됩니다. 전자 회로는 수신 된 주파수와 함께 전송 된 주파수를 비교합니다. 주파수의 차이 또는 변화는 유체 속도에 비례합니다. 액체가 움직이지 않는 경우(흐름이 0인 상태)에는 전송 및 수신 주파수는 동일합니다.
기술사양
- 적용기술: 도플러 방식
- 적용 배관 크기: 150 - 1000mm
- 유체: 입자 / 거품이 1 % 이상인 액체
- 적용: 유량계, 개방 채널
- 변환기 타입: 침수형
