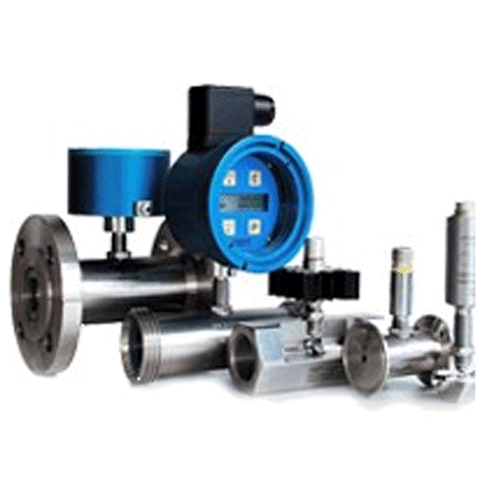

터빈 유량계
제품특징
ALVTM는 터빈 유량계의 내장 된 캐리어 주파수 픽업 및 증폭기를 갖춘 프로그래밍 할 수 있는 현장 디스플레이입니다. 유량은 14개의 세그먼트가 있는 8자리 LCD 디스플레이에 표시됩니다. 정확도를 최적화하기 위해 10포인트 선형화가 포함됩니다. 펄스 출력은 프로그래밍과 함께 유량 비례 주파수 신호 또는 스케일 된 볼륨 펄스를 제공합니다. 전기 연결을 위해 6핀 플러그 또는 6개의 내부 단자가 있는 정션박스가 제공됩니다.
제품설명
ALTM-T 터빈유량계는 수돗물, 탈염수, 연료, 액화 가스, 경유, 용제, 제약 유체, 기타 등와 같은 저점도 유체의 순간유량 및 유동량을 정밀하게 측정하는 데 사용됩니다. 터빈 유량계는 튜브를 통과하는 유량이 흐르는 유체의 평균 속도로 측정되며, 부피 유량을 측정합니다. 유량 정류기는 휠의 축 방향으로 층류를 보장합니다. 튜브 본체에 동심으로 운반되는 경량 터빈 휠은 유체의 의해 회전합니다. 터빈 휠의 RPM은 튜브직경 내의 평균 유속에 정비례하며, 광범위한 부피유량 측정에 대응할 수 있습니다.
기술사양
- 작동압력: 최대 4,000 bar
- 공정온도: -273 최대 +350ºC
- 유량: 0.03 to 0.8 LPM - 소구경(15mm), 430 - 25,000 LPM - 대구경(250mm)
- 정확도: ±0.15%
- 점도: 1 to 60 cSt
- 재질: DIN (AISI)에 따른 스테인리스 스틸 본체 - 1.4305 (플랜지 포함 1.4571) - (316 TI) -사양 내부 부품 - 1.4305 (303) - 표준, 1.4571(316Ti) 휠 - 1.4122 (303) - 표준, 1.4460 (329) 특수 베어링 - 텅스텐 카바이드 또는 테플론
- DIN (AISI)에 따른 스테인리스 스틸 본체 - 1.4305(플랜지 포함 1.4571) - (316 TI)-사양 내부부품 - 1.4305(303) - 표준, 1.4571(316Ti) 휠 - 1.4122(303) - 표준, 1.4460(329) 특수 베어링 - 텅스텐 카바이드 또는 테플론
- 무게: 소구경 - 2 - 16kg, 대구경 - 11 - 155kg, Electronics- 0.25 - 2.5 kg
- 공급전압: +8.5 최대 29 VDC, 제어(배터리 역 보호 포함)
- 정독장 전류: < 5mA
- 주파수 범위: 2 최대 4,000Hz
