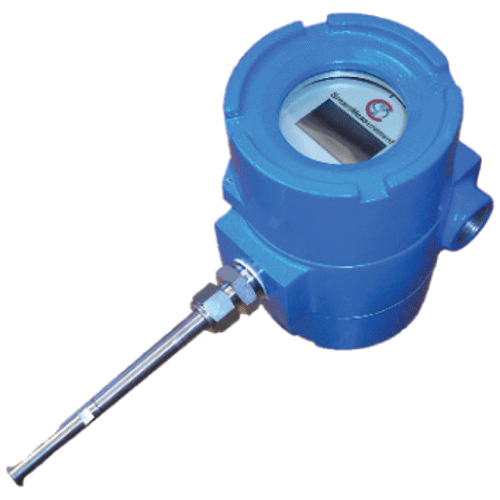

ATMF-IS-SIX
삽입형 열 질량 유량계
제품특징
- ATEX Zone I,II 2 G Ex d IIB+H2 T6 Gb 진행중인 진단에 대해 표시되는 밀리와트(mw)교정
- 12VDC, 24VDC, 115~230VAC(2.5W)에서 사용할 수 있음
- 교정 자체검사(진단기능 내장)
- MODBUS RS485-RTU, HART 또는 BACnet과 함께 사용할 수 있음
- 원격 윈도우 외함, 이중 구조
- 터미널 액세스 및 방폭 정션 박스 포함
- 정확도(선형성): ±[1% of Reading +(.5% FS)]
- 별도 전원 및 출력 단자
- 전자장치 조정을 위한 프로그래밍 할 수 있는 USB동글(옵션)
- 4라인 OLED디스플레이, 유속, 총 유량, 온도, 그래픽 유량
- 고압 및 저압 볼밸브 Retractor와 함께 사용할 수 있음
제품설명
삽입식 질량 유량계는 가스질량유량을 측정하며, 일정한 온도차 방법을 사용하는 열분산형입니다. 이 유니트는 보호용 316SS 피복으로 덮인 두 개의 기준등급 백금 RTD센서가 포함되어 있습니다. 가스에 대한 직접적 질량 흐름, 넓은 범위성, 낮은 압력강하, 매우 낮은 민감도의 특징을 가지고 있으며, 움직이는 부품이 없습니다. SMC ATMF시리즈는 마이크로프로세서가 기반이며, 어떤 전위차계도 가지고 있지 않습니다. 사용자는 전자장치를 현장 상황에 따라 일체형 또는 분리형으로 선택할 수 있습니다. 이 유니트는 경제형 블라인드 계측기부터 더 이국적인 기능을 갖춘 SP모델까지 4가지의 모델을 사용할 수 있습니다. 유량계에는 진단기능이 내장되어 있습니다. 교정 밀리와트(mw)의 디스플레이는 계측기의 적합성 인증서(마지막 몇 줄) 및 금속태그에 기록 된 기존의 알려진 “제로 유량”값과 비교하여 센서의 작동을 확인하는 데 사용할 수 있습니다. 이 편리한 현장 진단 절차는 기존팩토리 교정이 드리프트, 이동, 변경되지 않았는 지 확인합니다. 이 장비의 “센서 기능 및 제로 자체점검”은 점검 없이 센서의 오염여부를 확인할 수 있습니다.
기술사양
- 마운팅: Threaded, Flanged, Ball valve
- 공정온도: 0 - +300°C
- 작동압력: 69 Barg (1000 PSIG)
- 질량속도: 초당 0.07 - 203 normal meters •
- 가스 온도영향: 교정 압력의 ± 20 % 미만
- 가스 온도영향: 0.01%/°C
- 정확도(선형성): ±[1% of Reading +(.5% FS)]
- 반복성: ± 0.25% of Full Scale
- 턴 다운 비율: 100:1 이상
- 반응시간: 1초 미만
- 재질: 316SS as per DIN 1.4571 (AISI 316 Ti) •
- 디스플레이 단위: Flow, Total flow, Switch settings, Temperature, Elapsed time
- RAM 백업: Lithium Battery, User-selectable alarm functions
- 데이터 저장: 최대 10년 EPROM 저장
- 하우징 보호: NEMA 4,Class 1, Div 1, Groups B, C, & D
- 방폭등급: II 2 GD EEx d IIC T2 or T3
- 케이블(분리형 버젼): 300 meters
- 접합부 재질: 316 SSS (Hastelloy & Monel 옵션)
- 리니어 신호 출력: 0-5 VDC & 4-20 mA
- 펄스 출력: 확장가능
- 릴레이: Two 1-amp, SPDT, User-selectable alarm functions
- 통신접속: RS232 & RS485, MODBUS, 등
