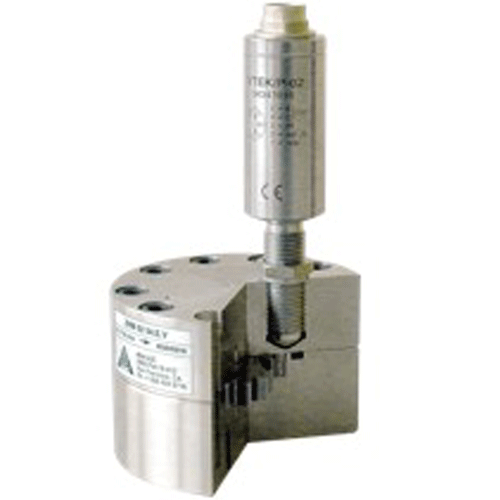

Positive Displacement GEAR Flowmeter
제품특징
- 높은 출력 주파수로 인해 분해능이 좋으며, 맥동류에 적합
- 역류 감지 및 펄스 증식 기능
- 방폭 보호등급(EExiaIICT6/T4)
- 50kV~120kV의 고전압에 대한 저항
- 최대 690bar의 코압 커넥터가 있는 특수 유량계
- 가열 버젼은 요청 시 제공
제품설명
SMC 시리즈 ALG-PD 기어 유량계는 5 ~ 25Kmm²/s의 다양한 점도성 유체의 정확한 유량 측정에 적합합니다. 유체의 충분한 윤활성을 제공하는 소형 기어 유량계 타입 ALG-PD 01/1 및 02 뿐만 아니라, 볼 베어링 버젼도 5mm²/s미만의 유체에 사용할 수 있습니다. 기어 유량계는 기어 펌프의 설계와 비슷한, 용적식 유량계입니다. 측정 매개체는 최소한의 유격으로 결합 된 2개의 기어를 회전합니다. 매개체는 기어와 하우징 사이의 닫힌 측정 챔버를 통해 강로 이동합니다. 공회전하는 기어는 힘을 잃지 않습니다. 기어의 RPM은 순간 유량에 비례하며, 유체와 접촉 없이 유량계의 본체를 통해 통합 픽업에 의해 정확하게 감지됩니다. 유량 신호는 당사의 ALVTM 또는 당사의 다양한 다른 전자장치를 사용하여 표시할 수 있습니다. 당사는 Kfactor를 결정하기 위해서는 고객의 작동 점도에 맞게 유량계를 보정합니다
기술사양
- 작동압력: 작은 크기 최대 690 bar, 대형 크기 400bar
- 공정온도: +180 °C
- 유량: 0.005 - 1000 LPM
- 하우징 재질: SSSS per DDIINN 11.44330055//AAIISSII 330033 or 11.44557711//AAIISSII 331166 TTii
- 기어재질: SS as per DIN 1.4122/AISI 303 or 1.4460/AISI 329
- 밀봉: O-rings: viton, teflon, NBR or EPDM (for brake fluid)
- 반복도: ±0.10%
- 무게: 400 to 4000g
- 공정온도: 최소 25mm의 거리에서 120°C
- 선형성: 10 points
- 분해능: 12bit(3,9uA)
