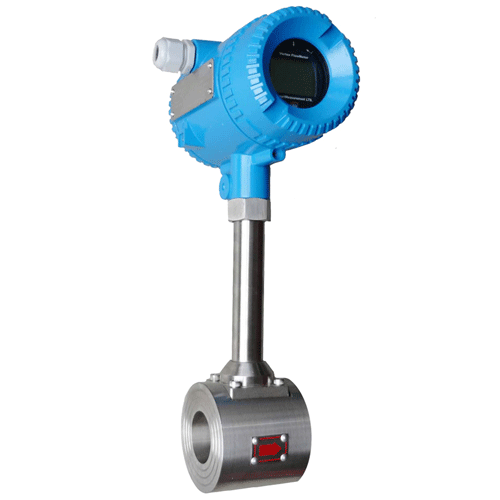

ALVT-MASS 볼 텍스 유량계 / Wafer Type)
제품특징
- 증기, 가스 또는 액체 매개체가 있는 다양한 분야에 적합
- 움직이는 부품 및 누출경로가 없습니다. 마모,고장 또는 누출에 대한 O링 또는 그래프 오일 씰이 없음
- 2개의 독립적인 센서를 가지며, 더 나은 신호 증폭 및 노이즈 감소 가능
- 보정 된 범위를 벗어난 유체흐름 및 불규칙한 흐름에 대해 오류메세지 디스플레이 표시
- 일체형 또는 분리형 및 키패드로 현장에서 교정할 수 있음
- 2선식, 4~20mA 인터페이스
- 넓은 측정 범위, 10.1의 턴 다운 비율
- 통합 된 질량유량 볼텍스로 사용할 수 있음
- 측정 영역은 더 나은 범위성을 위해 파이프 연결보다 작을 수 있음
제품설명
볼텍스유량계(와류식 유량계)는 유체가 지나가는 관 내부에는 삼각주가 있습니다. 삼각주를 통과하는 유체에는 와류가 유속에 비례하게 발생하게 됩니다. 와류가 발생시키는 압력은 유속에 비례한 일정한 교차응력을 발생시키며, 이 응력은 센서를 통해 트랜스미터로 전달되어 일정한 유량신호를 변환하여 출력합니다. 볼텍스 유량계는 이중 센서를 사용합니다. 신호 증폭 및 노이즈 감소 모드를 허용하는 두 개의 독립적인 볼텍스 신호를 생성합니다. 당사의 센서는 공정 유체에 절대 닿지 않습니다. 크리스탈 센서는 스테인레스 스틸 벽 뒤에 접착되어 있습니다. 전자 장치는 스테인레스 스틸 벽을 통해 와류에 의해 생성되는 가장 작은 압력 맥동을 포착합니다. 이 설계를 통해 계기는 거의 무제한의 상단 및 높은 압력을 유지하면서 매우 넓은 턴다운을 가질 수 있습니다. 당사의 센서는 시장에서 가장 얆은 웨이퍼 볼텍스입니다. 계기 몸체는 볼트 길이는 더 짧아져서 플랜지 맞추기가 용이하며, 더 단단하고 누출 없는 설치가 가능합니다.
당사의 삽입식 볼텍스유량계는 유체흐름에서 블러프 몸체의 정렬실수를 예방하기 위해 독특하게 설계되었습니다. 시장에 나와있는 많은 다른 브랜드의 삽입식 볼텍스유량계에서 흔히 발생하는 문제점입니다.
기술사양
- 마운팅: 웨이퍼(표준) , 플렌지
- 공정온도: -5~+250°C, LCD display
- 속도범위: 유체, 압력 및 온도에 따라 다름
- 정확도: 1.0% 액체, 1.5% 가스, 스팀
- 반복도: 0.33% 액체, 0.5% 가스
- 턴다운 비율: 10:1
- 재질: Stainless Steel #304
- 케이블: 10 m 분리형 버젼
- 신호 인터페이스: RS485, Hart
- 전원공급: 110/220 VAC or isolated 14~36 VDC
- NIST인증: Yes
