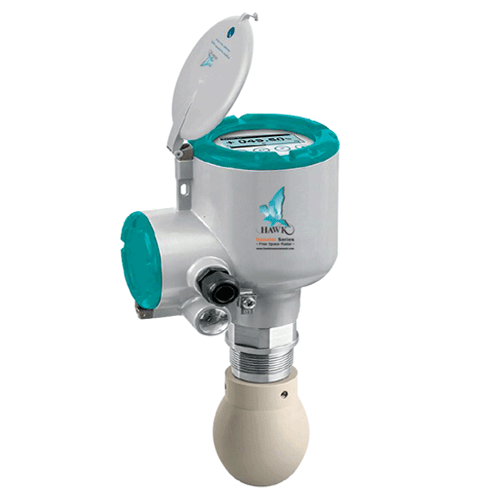

Senator S24L 시리즈
24GHz, 액체적용
제품특징
이 제품은 기본적인 액체 레벨측정을 위해 설계되었습니다. 24GHz, 2-wire FMCW 방식의 레이더 트랜스미터는 밀폐탱크, 강, 댐, 하천과 같은 야외에서의 빠르게 움직이는 공정에도 정확한 판독 값을 제공합니다. 입증 된 PP드롭 안테나는 액체가 농축되는 공정에서도 민감하지 않습니다. Senator S24L은 최대 온도+130°C 및 최대 압력 16barg 범위안의 악조건 환경에서도 잘 작동 할 수 있으며, 안테나 옵션장치는 최대 100M거리의 측정을 가능하게 합니다. 안테나 연장장치과 함께 높은 노즐(≤1 m)에도 설치할 수 있습니다.
제품설명
이 제품은 FMCW 기술을 사용하는 비 접촉 레이더 레벨 트랜스미터입니다. 액체레벨 및 부피를 측정합니다. 밀폐 된 탱크, 강, 댐, 빠르게 운전하는 공정에서 정확한 판독 값을 제공하는 레벨 트랜스미터입니다.
기술사양
- 정확도 ± 2 mm
- 2 wire loop powered, 24GHz 송신기 – HART® 7
- 작은 빔 각도(DN150 / 6¨ PP 드롭 안테나 사용시 5 °)
- 응축 및 부식 적용 분야를 위해 PP로 제작 된 플랜지 플레이트 보호 및 검증 된 드롭 안테나
- 드롭 안테나의 타원형 모양과 매끄러운 표면으로 스케일링 최소화
- 광범위한 프로세스 연결 선택(나사산 ≥1¨ 및 플랜지 ≥DN40)
- 최대 100 m의 거리 측정을 위한 DN200 / 8¨ 금속 혼 안테나
- 모든 노즐 길이에 적합한 안테나 확장
- 16 barg / 232 psig에서 최대 + 130°C의 공정 조건
- 빈 탱크 스펙트럼 기능은 탱크 내부로 인한 잘못된 반사를 제거
- 신속한 현장 설정을 위한 빠른 소프트웨어 설치
적용분야
- 화학 & 가스산업
- 발전플랜트, 스틸플랜트
- 댐, 강, 정수장, 폐수, 모든 액체 적용, 기타 등
- 저장 및 공정 탱크
- 긴 측정 범위 적용(최대 100M까지 측정)
- 컨베이어 벨 트 등
